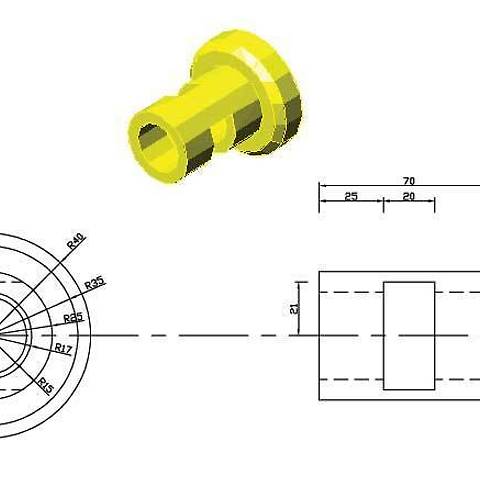

오토캐드 모형탭에서 배치탭 만들기

오토캐드 모형탭에서 배치탭 만들기

1. 모형탭에서 마우스 오른쪽 키로 새로운 배치를 만든다.(이동 또는 복사)

2. 그림 전체를 지운다.

3. 도각선을 불러온다.

4. 도각선을 스케일에 맞게 키운다.

5. command : mv 엔터

6. 도각선안의 그림이 삽입되는 곳만 int 포인트로 대각선으로 찍는다. - 그러면 그림이 다시 나타난다.

7. command : ms (모델 스페이스로 들어간다)

8. command : zoom 엔터  1xp 엔터 (실제 스케일로 그림이 생성된다)
   1xp 하기전에는 도면과 도각선이 별도로 움직이는데 1xp 후에는 그림이 도각선에 맞추어져 고정된다.

9. 잘라내서 만들 원하는 그림이 있는 곳으로 펜 명령 이용하여 이동한다( 절대 마우스 휠버튼을 움직이면 안된다.
    휠버튼을 움직이면 스케일이 바뀌므로 풀다운 메뉴의 펜 아이콘을 이용하여 움직인다)

10. command : ps 엔터 (종이스페이스로 나온다)

11. 5번작업시 생성된 사각선을 클릭하고 properties 아이콘을 클릭하여 '화면표시'를 '예' 로 바꾼다
     (사각선 클릭후 오른쪽 마우스 누르면 잠금편집, 여기서 켜기로 바꾼다)

12.완성됨 (출력을 한번하면 화면전체가 출력가능한 영역으로 바뀐다)

13. 또다른 도면 만들 땐 배치를 이동,복사해서 잠금편집을 끄고 shift 키와 휠버튼이용 수평이동하여 다른 도면을
    넣고 잠금편집을 켜면 또 다른 도면 완성됨.

14. 모형 하나에 여러개의 배치탭 만들기.(  예: 복합도/공조/덕트/위생/소방)
     -먼저 모형탭에서 전체 레이어를 ON 한다.
     -개별 배치탭에서 보이지 않게 할 레이어는 express 도구의 layoff 를 이용해서 끈다.
       (layoff 키는 레이어 3번째 아이콘을 조정한다)
     -개별 배치탭에서 layoff 를 한 것은 다른 배치탭에서 on/off 하더라도 영향을 받지 않는다.
     -다만 모형탭에서 on/off 하는 것은 영향을 받지만 다시 배치탭에서 layon 하면 원래대로 돌아간다.
